高階 AI 加速器單一運算模組功耗已達 2.7kW 級，液冷雖能有效移除主要晶片熱量，但記憶體、電源模組等周邊元件與管線死角仍須依賴風扇補位。選錯風扇規格，輕則系統過熱降頻，重則設備提前故障。本文聚焦三大選型關鍵：高靜壓風扇規格（穿透高風阻散熱死角）、雙滾珠軸承（支撐 24/7 連續運轉）、智慧調速（PWM+FG 動態節能與故障預警），並提供可直接對照的選型檢查清單，協助工程師與採購快速鎖定合適規格。
工業散熱風扇選型四大核心重點
工業散熱風扇選型，不只是比風量，而是要同時評估『PQ 效能、軸承壽命、IP 防護等級與智慧控制介面』，才能在可靠度與成本之間取得平衡。
| 選型重點 | PQ 效能 | 軸承 | IP 防護 | 智慧控制 |
|---|---|---|---|---|
| 核心決定因素 | 風扇尺寸 葉輪／葉片設計 框架流道與馬達轉速 |
軸承 潤滑油 溫度 轉速 |
防塵防水封裝工藝 （如塗層/全灌膠） |
4-Wire 驅動 IC PWM轉速控制與FG訊號反饋 |
| 關鍵參數指標 | 最大靜壓 (Pmax) 最大風量 (Qmax) PQ@操作點(OP) | L10 軸承壽命 （h @ 特定溫度/轉速） | IP55（防塵,防噴水） IP68（防塵,可持續浸水） |
PWM 輸入（18~30 kHz） FG（轉速） RD（堵轉） |
| 典型應用場景 | 伺服器 電源模組 散熱器鰭片 |
24/7 工控主機 基地台 高溫環境 |
戶外電信櫃 充電樁 加工車間 |
智慧溫控系統 BMC 管理器 精密儀器 |
| 誤區警告 | 切記不可只看最大風量，而忽視系統阻力，將導致實際工作風量不足問題。 | 高溫環境會加速潤滑劑老化，而縮短軸承壽命；應依軸承、潤滑劑及廠商 L10 溫度曲線選型。 | 室內乾燥設備若無防水／防塵需求, 盲目提高IP等級將造成無謂成本提升。 | 系統主板不支援 PWM 訊號，卻採購 4-Pin 風扇導致無法調速。 |
重點一：PQ 曲線（尺寸與架構決定性能極限）
風扇 PQ 曲線（風量與靜壓）決定系統散熱上限，高風阻系統必須選擇高靜壓規格。

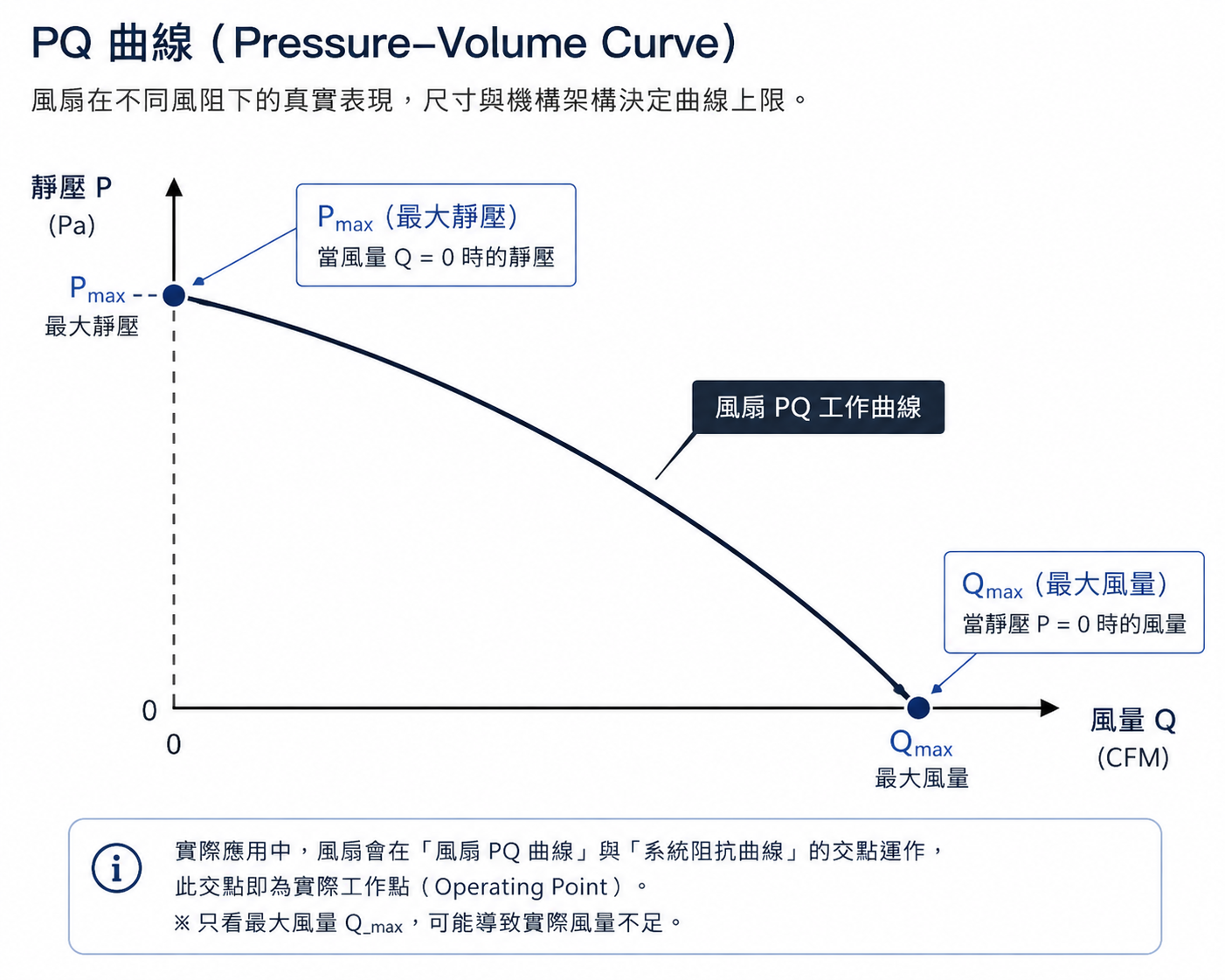

風扇的 PQ 曲線（P-Q Performance Curve）代表風扇在不同風阻下的真實表現。風扇的尺寸與機構架構，直接決定了這條曲線的上限。.
一、風量（Airflow, Q）與靜壓（Static Pressure, P）之技術定義
風量決定風扇可輸送的空氣量，而靜壓則決定風扇克服系統阻力、維持有效氣流的能力。- 風量（Airflow, Q）：單位時間內的換氣體積（常用單位為 CFM 或 m³/min）。當系統風阻較低、需要大量空氣循環或整體換氣時，較大的風量有助於提升空氣交換量；但 Qmax 並不代表實際工作風量，實際風量仍會受到系統阻力影響。
- 靜壓（Static Pressure, P）：風扇克服系統阻力並推送氣流的能力（常用單位為 mmH₂O 或 Pa）。當氣流需要通過高密度散熱片、密集電子元件、過濾網、狹窄風道或高阻力結構時，具較高靜壓能力的風扇通常更適合維持有效氣流。
二、尺寸與框體架構對 PQ 效能的物理影響
加厚風扇框體與導流翼設計能顯著增加馬達扭力與拉直風場，從而大幅提升靜壓輸出。
- 加厚框體（如 38mm 對比 25mm 厚度）：能提供更大空間容納高功率馬達，並增加葉片傾角，從而在相同轉速下提供更高的靜壓。
- 扇葉與靜葉設計：在風扇出風口配置定向靜葉，能將旋轉散亂的出風轉化為直線平行流場，顯著提升氣流穿透力。
[ADDA 實務案例：高功率密度電源模組（PSU）的散熱破局]
現代高效能電源模組（如 CRPS）內部塞滿了變壓器、大電容與散熱片，內部流道極度擁擠。原配置的 AD4020（40x40x20mm） 在系統阻抗飆升時，風量常面臨斷崖式衰退。ADDA 協助客戶將風扇升級為 AD4028（40x40x28mm），在完全不改變電源外殼金屬規範前提下，強行拉高靜壓防線：
| 評測指標 | ADDA 4020 | ADDA 4028 | 實測效益 |
|---|---|---|---|
| 最大靜壓 | 1.10 in-H2O | 1.98 in-H2O | +80% (強效穿透，直擊高背壓硬傷) |
| 高阻抗工作點風量 | 基準值 | +35% | 硬塞氣流穿透密集的變壓器與電感縫隙 |
| 關鍵元件溫降 (MOSFET/主電容) | 基準值 | -8.2°C | 降低滿載熱應力，直接延展電源 MTBF 壽命 |
AD4020 與 AD4028 散熱效能實測對比
由此可見，在平面機構尺寸受限的高密度電源模組中，擴充 Z 軸厚度亦是攻克高系統風阻最直接的物理解法。
從標準規格到高阻抗流場客製，ADDA 不僅提供散熱風扇，更以嚴謹的物理實測數據，為全球高密度 PSU 與電子設備客戶築起最可靠的熱安全防線。
重點二：軸承系統（決定風扇的生命週期 L10）
風扇的預期運轉壽命(L10 life)主要取決於軸承系統及其潤滑品質。在一般工況下，軸承是承受連續動態旋轉與摩擦的核心部件；在高溫環境中，軸承潤滑劑的耐溫揮發速率與機械磨損程度，更是決定風扇能否長效維持額定轉速與低震動運轉的關鍵。
常見散熱風扇軸承依特性主要分為含油軸承、雙滾珠軸承與磁浮/液壓軸承三大類（如下對照表）：
一、含油軸承（Sleeve Bearing）：標準消費電子的經濟型方案
含油軸承具備低成本與初期低噪音優勢，但在 75°C以上高溫環境潤滑油揮發迅速，導致壽命指數級衰減。
- 核心優勢：採購成本低、運轉極為安靜。
- 選型考量：標準環境40°C下壽命約 40,000小時；若長期處於 75°C 以上之嚴苛高溫或特殊安裝角度，則建議評估耐候性更佳的雙滾珠方案。
- 適用場景：家用電風扇、桌上型電腦週邊、辦公用印表機、一般家用小家電、投影機散熱風扇。
二、雙滾珠軸承（Two-Ball Bearing）：嚴苛環境與工業級連續運轉首選
雙滾珠軸承可承受高達 125°C 高溫且支援任意角度安裝，是工業控制與伺服器 24/7 連續運轉的最佳方案。
- 核心優勢：具備高耐溫特性（工作溫度可達125°C），40°C預期壽命（L10）通常達到70,000 小時以上，且支援水平、垂直等任意方向安裝。
- 選型考量：生產成本較高；若應用端有極端靜音需求，建議搭配減震機構或 PWM 轉速調控設計。
- 適用場景：AI 伺服器、資料中心機架、電信 5G 基地台、車規 ADAS 系統、工業自動化控制主機、大型儲能系統（ESS）。
三、磁浮與液壓軸承（FDB / MagLev）：極致靜音導向的特殊利基方案
主要透過油膜或磁力懸浮降低金屬摩擦，具備優良初始靜音效果，廣泛應用於高階桌機與消費性靜音設備。然而，在嚴苛的工業與連續運轉環境中，其結構存在特定物理限制。
- 核心優勢：運轉初期噪音極低、動態平衡表現良好。
- 選型考量：結構耐溫極限與抗衝擊能力低於實體鋼珠支撐； 高溫環境下油膜易劣化、抗機械衝擊與抗震動能力較弱、客製化門檻高且採購交期彈性低。
- 適用場景：對聲學噪音極度敏感的高階醫療檢測儀器、錄音室設備。
| 軸承選型總結 |
- 預算導向、常溫環境下的非連續設備 ➔ 選擇 含油軸承。
- 24/7 運轉、高溫、高可靠與抗震要求的系統 ➔ 選擇 雙滾珠軸承， 支援任意角度安裝並確保最高L10壽命與系統可靠度。
- 追求極致靜音且需兼顧耐用度的設備 ➔ 實務上建議選用 雙滾珠軸承搭配減震框體設計；既能達到逼近液壓軸承的降噪水準，同時保有工業級高溫耐受度、超長壽命與穩定交期。
重點三：IP 防護等級（依據環境真實需求，拒絕過度設計）
風扇若暴露於戶外或嚴苛工業環境，粉塵與濕氣會侵蝕馬達線圈與 PCB 板，導致絕緣不良或短路失效。散熱選型應依據粉塵濃度、水氣接觸程度及耐候要求進行配置，在系統可靠度與採購成本之間取得平衡。工業風扇常見的環境防護標準包含 IEC 60529 (IP 等級) 與 Telcordia GR-487 (戶外電信耐候標準)：
一、IP55 防塵防噴水塗層技術
IP55 防護透過 PCB 表面防潮漆（Conformal Coating）阻絕微塵與水氣，為一般工業車間提供適度保護。
- 技術規格：金屬與電路板表面噴塗防水防潮保護漆，可承受防塵與低壓噴水環境。
- 適用情境：具遮蔽之半戶外控制箱、配有濾網之工業機櫃、一般自動化產線車間。
二、IP68 完全防塵與全真空灌膠工藝
IP68 防護採用全馬達真空灌膠（Potting Technology）隔離水氣與鹽霧，專為易浸水、高濕或需直接沖洗之嚴苛環境打造。
- 技術規格：採用高導熱性環氧樹脂或熱熔膠，將馬達定子與電路板完全包裹於密閉膠體中，實現 100% 防塵與長期浸水防護。
- 適用情境：電動車直流快充樁（EVSE）、全戶外監控設備、農業溫室、船舶電子及食品加工洗滌設備。
三、GR487 超越 IP68 的極端環境防護
GR487 防護超越單一防水防塵標準，結合特殊抗腐蝕塗層與耐候塑料工藝，專為長期暴露於強烈日照與高鹽霧之電信基建打造。
- 技術規格： 通過 Telcordia GR487 嚴苛驗證，涵蓋 ASTM B117 高濃度鹽霧腐蝕測試、抗紫外線（UV）塑料抗老化裂解，以及 -40°C 至 +85°C 極端溫濕度循環測試。
- 適用情境： 5G 戶外通訊基地台（AAU/BBU）、沿海與海島風電設備、無遮蔽戶外儲能機櫃（BESS）。
重點四：PWM 智慧控制（精準溫控與故障監控）
配置 4-Wire PWM 智慧控制，依系統負載動態調速，可節省 40–60% 風扇功耗；搭配 FG 轉速回饋與 RD 堵轉告警訊號，異常即時觸發保護機制。
一、PWM 動態調速（4th Wire）的節能機制
18~30kHz PWM 訊號控制能進行 0–100% 無段調速，有效降低低負載時的系統功耗與聲學噪音。
- 運作原理：主控板輸出 18~30kHz 頻率之 PWM 訊號，透過改變佔空比（Duty Cycle）精準調節馬達轉速。
- 效益評估：當系統處於待機或低負載時降低轉速，可降低 40%–60% 之風扇功耗，並大幅延長軸承壽命。
二、FG 轉速反饋與 RD 堵轉告警訊號
- FG 轉速訊號（Frequency Generator）：風扇每旋轉一圈輸出固定數量脈衝（通常為 2 脈衝/圈），供系統 BMC 控制器計算當前實際轉速（RPM）。
- RD 堵轉警告訊號（Rotation Detector）：當風扇因異物卡死或軸承損壞停止旋轉時，RD 線路輸出電位切換訊號，觸發系統切換備用風扇或降頻保護。
四大應用情境選型建議
以下依照前述四大核心重點，針對四種常見應用情境，提供ADDA選型建議，協助客戶依實際需求快速找到合適的風扇規格。一、AI 伺服器 GPU 混合散熱模組選型實務
AI 晶片功耗已飆破2kW級，液冷雖能帶走 70–80% 核心熱量，但周邊元件與管線死角仍須依靠高靜壓風扇強力吹透。- 環境挑戰：機殼內部被水冷管路與快接頭大量佔據，氣流通道嚴重受阻；記憶體、電源模組等周邊元件無法接液冷管，仍需仰賴氣流帶走殘熱。
- 推薦規格：高靜壓風扇 + 反轉對槳（Counter-Rotating）設計 + 雙滾珠軸承 + PWM 調速。
- 選型邏輯：液冷板無法吸收的 20–30% 殘熱與周邊元件散熱，必須靠風扇硬闖狹窄縫隙完成，因此靜壓表現比風量更關鍵，PWM 則依 GPU 動態負載即時調節轉速。
二、AI 資料中心機櫃連續運轉軸承選型實務
新一帶 AI 機櫃功率已從 5kW 級提升至 200kW+ 以上，機櫃內風扇必須全年無休高速運轉，軸承結構直接決定系統穩定度。
- 環境挑戰：機櫃內部溫度長期偏高、風扇需 24/7 高轉速運作，一旦軸承卡死即可能導致 GPU 過熱降頻甚至當機。
- 推薦規格：雙滾珠軸承（Two-Ball Bearing）+ 耐溫 70–85°C 設計。
- 選型邏輯：雙滾珠軸承L10 壽命可達 70,000 小時以上，遠優於含油軸承的 40,000小時，足以支撐高功耗機櫃長時間連續運轉的嚴苛需求。
三、ADAS 自動駕駛主機與智慧座艙選型實務
車用自動駕駛主機多配置於車艙內部，仍須同時滿足極致聲學（NVH）靜音要求、嚴苛抗震結構與長期可靠度，以確保不干擾座艙體驗並維繫行車安全。
- 環境挑戰：(ADAS 主機與智慧座艙（SoC）通常置於車艙內部（如前擋風玻璃後方、儀表板或中控台飾板內）。雖然避開了引擎室的泥水直接噴濺，但面臨的卻是太陽直曬引起的「溫室效應高溫」（前艙操作溫度高達 -40°C ~ +85°C）。此外，由於傳統內燃機引擎聲消失，乘客對車室內的「電磁切換異音與風切雜音」容忍度極低，且車輛行駛時的道路高頻震動極易引發機構共振。 )
- 推薦規格：小尺寸薄型高靜壓風扇（如 4010 / 4020 / 6015） + 三相正弦波 FOC 驅動 + 結構模態分析（抗共振設計） + 雙滾珠軸承 + IP52 至 IP55 基礎防護。
- 選型邏輯：車艙內設備無需盲目追求 IP68 灌膠或 GR-487 等外部環境防護，以免造成不必要的成本疊加。選型核心應鎖定在「聲學控制（靜音）」與「熱阻穿透力」。應選用導入三相 FOC 向量控制的智慧馬達風扇，消除換相扭矩脈動引起的機械微震與電磁噪聲；並透過結構模態模擬避開底盤共振頻率，確保在 -40°C ~ +85°C 的密閉高熱中 24/7 運轉不當機。
四、儲能系統（BESS）智慧散熱與故障預警選型實務
儲能系統電池模組對溫度變化極為敏感，過熱不僅影響電池壽命，更可能引發安全風險，因此需要精準調速與即時監控雙重機制。
- 環境挑戰：電池充放電負載波動大，發熱量隨運作狀態劇烈變化；一旦風扇故障未被即時偵測，將導致局部過熱，威脅電池壽命與安全。
- 推薦規格：PWM（4th Wire）動態調速 + FG 轉速回饋訊號。
- 選型邏輯：PWM 依電池溫度動態調速，兼顧散熱與能耗；FG 訊號即時回報風扇狀態，堵轉立即告警，降低熱失控風險。
常見問題 (FAQ)
常見問題專區解答工業散熱風扇在實務選型與維護上的六大核心疑惑。Q1：選購散熱風扇時最該優先看哪個規格？
沒有單一「最重要」的規格，須依應用場景決定：高風阻環境看 PQ 曲線（靜壓）、長時間連續運轉看軸承壽命（L10 ）、潮濕粉塵環境看 IP 防護等級、負載波動大的場景看 PWM 智慧調速能力。
Q2：為什麼風扇標稱風量（CFM）很大，裝進系統後設備依然過熱？
風扇規格表上的標稱最大風量是在「零風阻（靜壓為 0）」的實驗室狀態下測得。當風扇安裝至機殼內部時，風流必須穿越高密度 PCB、散熱鰭片與防塵網，產生高系統阻力（System Impedance）。若風扇靜壓不足，氣流將無法穿透系統，導致實際風量趨近於零。高風阻系統選型時應優先參考最大靜壓（Static Pressure）指標，並選用加厚框體或具備定向導流翼設計的高靜壓風扇。
Q3：IP55、IP68、GR487 防護等級有什麼差別？
IP55 提供基本防塵防潑水，適合一般室內或半戶外環境；IP68 可完全防塵並承受短時間浸水，適合戶外或高濕環境；GR487 則是超越 IP68 標準的極端環境防護，適用於鹽霧、化學腐蝕等更嚴苛的場景。
Q4：做全灌膠 IP68 防護，會不會影響風扇對系統的散熱或運轉效率？
風扇對整機系統的散熱能力，完全取決於葉輪的空氣動力學設計、轉速以及流道幾何所決定的 PQ 曲線（風量與靜壓）。全真空灌膠（Potting）工藝僅針對內部靜態的馬達定子與 PCB 電路板進行密封封裝，並未改變扇葉曲面、葉頂間隙（Tip Clearance）與外框流道結構。
*氣動效能零折損： 風扇的額定轉速、最大風量(Qmax)與最大靜壓 (Pmax)與標準未灌膠機種完全一致，吹透散熱鰭片、濾網或內部密集管線的穿透力不受任何影響。
Q5：AI 伺服器為什麼還需要風扇？液冷不是已經取代氣冷了嗎？
液冷板約能帶走 70–80% 核心熱量，但記憶體、電源模組等周邊元件無法接液冷管路，加上液冷管線會阻擋機殼內氣流，仍須依靠高靜壓風扇補足周邊散熱並強行吹透管線縫隙，因此風冷與液冷是協同運作而非取代關係。
Q6：PWM 控制風扇的原理是什麼？
PWM（4th Wire）透過調整電壓脈衝寬度，依實際溫度需求動態調節風扇轉速，兼顧散熱效率與節能；搭配 FG 轉速回饋訊號，系統可即時監控風扇狀態，一旦堵轉可立即發出告警。
