1 分鐘快速導讀
散熱風扇的運轉壽命（L10）與聲學穩定性取決於軸承結構。高價的 FDB 或磁浮軸承不僅拉高物料成本，在多數工業環境中亦非必要；而低溫常規環境若盲目選用高規格軸承更會造成預算浪費。本指南深度解析含油軸承（Sleeve Bearing）、雙滾珠軸承（Dual Ball Bearing）、液態動壓（FDB）和磁浮軸承（Maglev），依操作溫度、安裝夾角與壽命要求，提供標準5 步驟選型流程，協助研發與採購團隊精準鎖定具備量產效益的工業級雙滾珠與強化含油散熱解方。
軸承技術：散熱風扇壽命與系統可靠度的決定性核心
軸承是散熱風扇旋轉系統中的關鍵組件，負責支撐轉軸並維持葉輪穩定運轉。其結構設計、潤滑特性及承載能力，直接影響風扇的運轉效率、噪音表現與使用壽命。尤其在工業設備、伺服器及其他長時間運轉的應用中，軸承的可靠性更是影響整體散熱系統穩定度的重要因素。
在散熱系統的設計過程中，工程師通常著重於風量（CFM）、靜壓（mm-H₂O）及轉速等性能指標。然而，若忽略軸承的承載能力、潤滑穩定性與實際工作環境，即使風扇初期具備良好的氣動性能，長期運轉仍可能因軸承磨耗或潤滑劣化，導致噪音增加、振動異常，甚至影響設備的正常運作。
業界常見的三大軸承早期失效原因包含：
- 潤滑基油高溫揮發與氧化變質：機箱內部環境溫度超過潤滑脂工作極限，使潤滑失效並引發金屬乾摩擦。
- 重力分力偏磨：非水平安裝狀態下，旋轉軸心持續單向擠壓軸套內壁，導致幾何公差失真破壞動態平衡。
- 結構振動疲勞：高轉速（High RPM）運轉引發的高頻共振加速機械疲勞，造成運轉異音飆升。
因此，軸承選型不應僅以單一性能指標作為判斷依據，而應綜合考量工作溫度、運轉時間、安裝方向、噪音需求及整體成本。不同軸承技術各有其適用範圍，唯有根據設備實際需求進行評估，才能在散熱效能、使用壽命與成本之間取得適當平衡。
軸承技術原理與特性剖析
散熱風扇的性能不僅取決於風量、靜壓與轉速，軸承系統同樣是影響運轉壽命、噪音及可靠性的關鍵因素。不同軸承的結構設計，會直接影響摩擦特性、耐熱能力、安裝方向及長期運轉表現。目前常見的散熱風扇軸承技術，包含含油軸承（Sleeve Bearing）、雙滾珠軸承（Dual Ball Bearing），以及磁浮與液壓軸承軸承技術。各種結構具有不同的運作原理與適用條件，必須依據設備的工作環境與實際需求進行評估。
重點一：含油軸承（Sleeve Bearing）｜經濟實用・成本效益
運作原理
含油軸承是一種滑動軸承，主要由軸心、多孔性金屬軸套及潤滑油組成。軸套內部的微細孔隙能夠儲存潤滑油，當風扇運轉時，潤滑油在軸心與軸套之間形成潤滑膜，以降低接觸摩擦及機械磨耗。
此類軸承的結構相對簡單，製造技術成熟，廣泛應用於一般散熱風扇。其運轉表現與潤滑油的黏度、工作溫度及軸承間隙密切相關。
主要技術特性
- 製造成本低：結構簡單、零件數量較少，具有成本優勢，適合大量生產及價格敏感的應用。
- 運轉噪音低：在潤滑狀態良好的條件下，滑動接觸可提供平順的運轉表現，適合一般對噪音有要求的電子設備。
- 安裝方向受限：受重力及潤滑油分布影響，部分設計對安裝方向較為敏感，通常需要依照產品規格選擇適當的安裝方式。
【ADDA 獨家專利產品：Hypro Bearing 流體保護系統軸承】
為克服傳統含油軸承漏油與壽命短的先天限制，協禧電機（ADDA）自主研發專利 Hypro Bearing。該技術在軸承內部導入獨家密閉式動態循環油路系統與微型導油溝槽，風扇運轉時能利用旋轉動壓驅動潤滑油持續回流循環，徹底阻斷漏油通道並防止高溫揮發。
- 長效壽命：在常規工況（40°C）下，其預期 L10 壽命大幅躍升至 50,000 小時以上。
工作環境與應用
含油軸承適合一般工作溫度、非連續運轉及重視成本效益的散熱應用。常見於消費性電子、桌上型電腦、辦公設備及一般家用電器。若應用環境具有較高溫度、長時間連續運轉或特殊安裝方向等條件，則應進一步評估潤滑穩定性及預期使用壽命，避免因工作環境超出設計條件而影響風扇可靠性。
重點二：雙滾珠軸承（Dual Ball Bearing）｜耐高溫・長效運轉
運作原理
雙滾珠軸承採用兩組精密滾珠支撐旋轉軸心，透過滾珠在內環與外環之間滾動，降低摩擦阻力，並提供穩定的軸心支撐。相較於依賴潤滑油膜的含油軸承，雙滾珠軸承主要透過滾動接觸承受運轉負載，對安裝方向的敏感程度較低。搭配適當的軸承精度、潤滑脂及密封設計，可滿足較高溫度與長時間連續運轉的需求。
主要技術特性
- 耐熱能力佳：透過適當的軸承材料及潤滑脂設計，可應用於較高溫的工作環境。實際耐溫上限須依產品規格確認。
- 支援多方向安裝：滾珠軸承具有良好的安裝彈性，可依設備結構進行水平、垂直及其他方向的配置。
- 適合長時間運轉：精密滾動結構有助於降低摩擦，適合需要長時間連續運轉的工業及電子設備。
工作環境與應用
雙滾珠軸承適用於高溫、長時間運轉及安裝方向較複雜的設備，例如伺服器、電信基地台、工業自動化設備、車用電子及能源儲存系統。對於需要長時間維持散熱能力的設備，軸承的耐熱性與運轉可靠性尤其重要。選型時除了考慮預期壽命，也應同步評估噪音、負載及維護需求，以確保整體散熱系統符合設計規範。
重點三：特殊軸承技術（FDB／Maglev）｜流體動壓・磁力支撐
運作原理
流體動壓軸承（Fluid Dynamic Bearing, FDB）與磁浮軸承（Maglev Bearing）是兩種不同的特殊支撐技術，分別利用流體動力及磁力支撐旋轉軸心，以改善特定條件下的摩擦、振動或噪音表現。FDB 透過軸心旋轉時產生的動態油膜形成承載壓力，使軸心在運轉時獲得支撐；磁浮軸承則利用磁場產生支撐力，使旋轉組件在特定設計條件下維持非接觸或低接觸狀態。兩者的運作原理與結構設計有所不同，但都需要考量精密度、材料、製造成本及實際工作環境。
主要技術特性
- 流體動壓軸承（FDB）：透過動態油膜降低軸心與軸承表面的直接接觸，設計重點在於油膜穩定性、潤滑油特性及精密加工。
- 磁浮軸承（Maglev）：利用磁力支撐旋轉組件，可減少部分機械接觸所造成的摩擦，但實際結構及控制方式依設計而異。
- 精密設計要求高：FDB 需要精確控制油膜及密封結構；磁浮軸承則涉及磁路、定位及支撐穩定性等設計問題。
- 成本與整合考量：特殊結構通常具有較高的製造或系統整合要求，實際效益須依設備的應用條件及整體成本評估。
工作環境與應用
FDB 與磁浮軸承主要應用於對運轉噪音、振動及精密度有較高要求的特殊設備，例如高階醫療儀器、精密檢測設備及部分特殊工業系統。這類技術雖具備特定應用優勢，但其精密結構與較高的製造成本，也使其應用受到設備需求及成本效益的限制。對於大多數電子及工業散熱應用而言，含油軸承（Sleeve Bearing）與雙滾珠軸承（Dual Ball Bearing）憑藉成熟的技術、穩定的運轉表現及不同的成本優勢，仍是能滿足多數散熱需求的主流選擇。

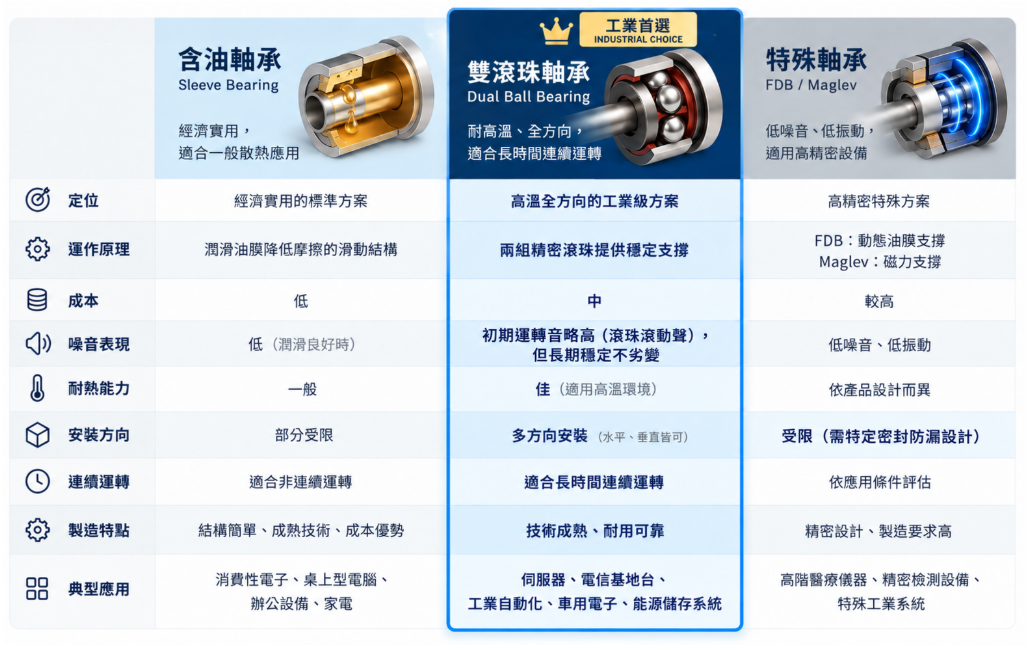

軸承技術規格比較表
工程師可依據工作溫度範圍、安裝方向、設計壽命及物料預算，對照四大軸承核心指標以確認採購方向：

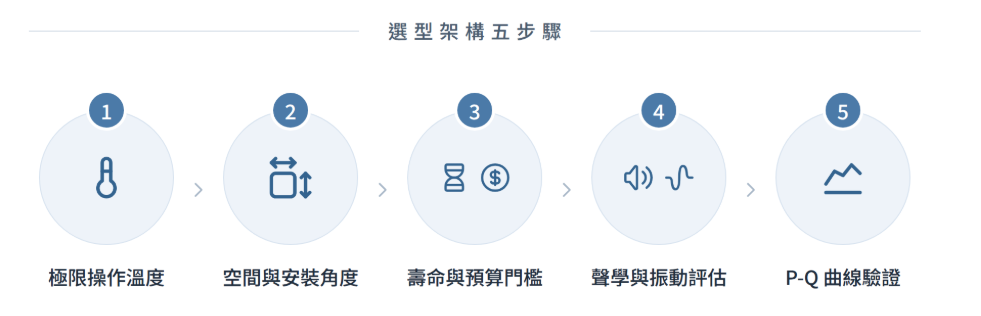

選型決策：散熱軸承的五步評估法
軸承架構必須與散熱風扇的 P-Q 性能曲線（風量與靜壓特性）同步評估，避免出現「高效能扇葉搭配低階軸承」所導致的早期機械壽命瓶頸。協禧建議依循 5 步驟依序決策：
步驟 1：確認極限操作溫度與環境耐候條件
量測系統內部熱點累積後的風扇進風面溫度（Ambient Intake Temperature）。若環境溫度長期高於 50°C，應立即排除含油軸承，強制指定耐熱合成潤滑脂之雙滾珠軸承以防高溫碳化失效。
步驟 2：定義機構幾何空間與風扇安裝角度
確認風扇在機體內的幾何姿態。若風扇非水平放置（如垂直側吹、45 度斜向導流或天花板朝下吹拂），嚴禁採用一般含油軸承，必須選用支援 360 度全方向運轉之雙滾珠軸承或具備強化循環迴路之特規軸承。
步驟 3：設定系統目標壽命（L10）與物料成本限制
依據產品保固條款設定風扇的L10壽命門檻。消費型三年保固設備在溫和環境可採用特規含油軸承以取得最高成本優勢；企業級五年以上 24/7 不間斷運轉則應選用雙滾珠軸承，獲取最佳投資回報率（ROI）。
步驟 4：評估終端聲學環境與結構振動容許值
分析產品運作場景的噪音規範。機房與工控機櫃以散熱效率與機構強度為第一優先，雙滾珠軸承具備極高可靠度；桌上型終端若對初期聲學有特殊限制，可透過 PWM 調速曲線抑制滾珠共振音，無須盲目升級昂貴的特殊軸承。
步驟 5：結合 P-Q 性能曲線進行全系統工作點校核
選定軸承技術後，比對風扇的風壓-風量曲線（P-Q Curve）與系統流阻阻抗。確認選型軸承在目標工作轉速與風壓負載下，機械應力餘裕度仍符合工程安全係數規範。
常見問題 (FAQ)
Q1：含油軸承（Sleeve Bearing）是否能夠採用垂直倒放方式安裝於設備中？
一般不建議採垂直倒放方向安裝運轉。由於含油軸承仰賴毛細油膜支撐旋轉，垂直倒放配置會使重力拉扯潤滑油朝下端滲漏，引發軸承乾摩擦偏磨與異常升溫；若機構設計必須採用倒放安裝，建議應指定ADDA 雙滾珠軸承架構以保證可靠度。
Q2：在工控系統與伺服器選型時，為何雙滾珠軸承仍是業界主流首選？
雙滾珠軸承在高溫耐受度、全方位安裝自由度與總體擁有成本上具備不可替代的工程優勢。相較於 FDB 昂貴的加工成本與結構極限，雙滾珠軸承在 70°C 至 85°C 的密閉機箱環境中能維持 50,000 小時以上的穩定壽命，抗機械衝擊力強且量產良率成熟，是兼顧採購預算與任務關鍵型系統長期不當機的最佳解法。
Q3：含油軸承與雙滾珠軸承有什麼差異？
含油軸承主要透過潤滑油形成油膜，降低軸心與軸承之間的摩擦，具有結構簡單、製造成本低及經濟實用等優勢，適合一般溫度及成本導向的散熱應用。雙滾珠軸承則透過滾珠滾動降低摩擦，具有較佳的耐熱性、安裝彈性及長時間運轉能力，適合高溫及 24/7 連續運轉的設備。
Q4：如何選擇適合的散熱風扇軸承？
軸承選型應綜合考量以下五項因素：
- 工作溫度：確認設備的實際工作溫度及軸承的耐溫範圍。
- 運轉時間：評估設備是間歇運轉，還是需要 24/7 長時間連續運轉。
- 安裝方向：確認水平、垂直或其他安裝方式是否符合軸承規格。
- 可靠性需求：根據設備的重要性、預期壽命及維護頻率選擇適當的軸承。
- 採購成本：在滿足性能與可靠性要求的前提下，評估產品價格及整體持有成本。
對於一般散熱需求，可優先評估含油軸承；若涉及高溫、長時間運轉或多方向安裝，則可考慮雙滾珠軸承。
Q5：FDB 與磁浮軸承適合所有散熱風扇嗎？
不一定。FDB 主要利用流體動壓形成支撐油膜，磁浮軸承則透過磁力支撐轉動組件，兩者各有不同的技術特性，主要應用於具有特定低噪音、精密度或非接觸運轉需求的設備。然而，這些技術通常涉及較高的製造成本與設計複雜度，並非所有散熱應用都能從中獲得相應效益。一般電子及工業散熱設備，仍可優先評估含油軸承或雙滾珠軸承。
