選風扇不能只看規格書上的最大風量（Qmax），因為那是零阻抗下的理想極限。當風扇裝入具備散熱鰭片、防塵濾網與密集元件的實體機箱時，真實有效風量取決於風扇 PQ 特性曲線與機箱阻抗曲線交會的工作點（Operating Point）。選型若脫離阻抗分析，極易引發元件過溫降頻與劇烈風切噪音。本文說明風量、靜壓、PQ 曲線與工作點的計算邏輯，並提供風量型／靜壓型的選型判斷依據與實務做法。
規格書上的最大 CFM（Qmax），是依 AMCA 210 標準在零阻抗、自由空間下量測的理論值。裝入實際機殼後，風扇必須推動空氣通過一連串阻力，實際風量會依系統阻抗曲線大幅衰減。
常見阻力來源：
這些阻力疊加後會改變系統阻抗，使風扇的實際工作點低於規格書所標示的最大風量，是系統過熱與晶片降頻最常見卻最容易被忽略的原因。要避免落入 CFM 迷思，最直接的做法是實測系統阻抗：在進、出風口分別加裝差壓感測器，於不同轉速記錄風量與壓差，繪出自家系統的阻抗曲線，再拿去對照風扇 PQ 曲線。
系統散熱能力由熱平衡風量需求、流道阻抗壓降，以及兩者在 PQ 座標系中的交點共同決定。
風量代表單位時間推動的氣流總容積（CFM 或 m³/h），決定系統排除總熱耗的容量上限。
理論最小需求風量依據熱平衡公式計算：Q = q / (ρ · Cp · ΔT)
| 符號 | 意義 | 單位 | 常溫標準值 |
|---|---|---|---|
| Q | 必備體積流率（風量） | m³/s（可轉為 CFM） | 依系統需求計算 |
| q | 系統總發熱功率 | W | 依實際負載 |
| ρ | 空氣密度 | kg/m³ | 約 1.2 |
| Cp | 空氣定壓比熱 | J/(kg·K) | 約 1005 |
| ΔT | 進風與出風口允許溫升上限 | °C | 依散熱規格設定 |
風量散熱需求計算表
適用場景：風量型風扇專注於大風量全機排熱，適用於開闊、低阻抗流道，例如：機箱外圍抽風、大型電控箱通風。
靜壓（Static Pressure，單位 mmH2O 或 Pa）代表風扇克服氣流阻力、推動空氣分子穿透狹窄間隙的勢能推力。

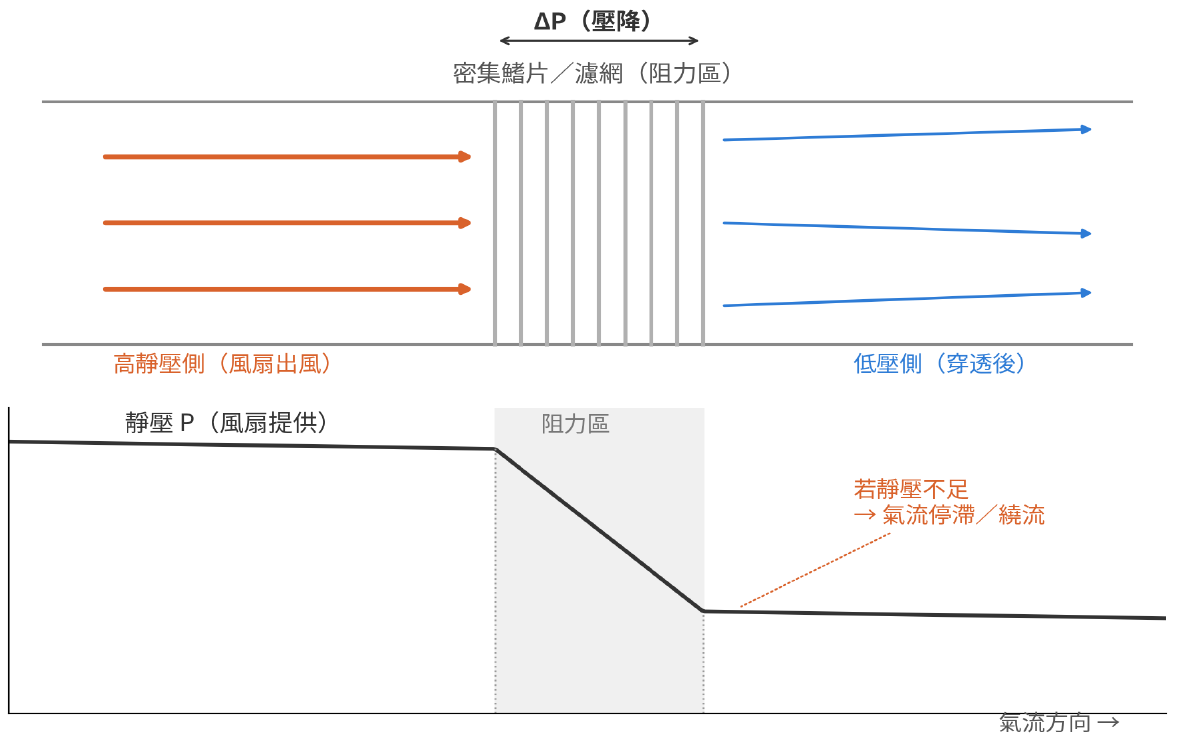

靜壓風扇克服系統阻力示意圖
上半部為氣流通過密集鰭片／濾網的截面示意。橘色箭頭為風扇出風口（高靜壓側），氣流平行集中；藍色箭頭為穿透阻力區後的氣流，因靜壓被消耗而較分散。
下半部曲線對應同一路徑的靜壓變化：靜壓在阻力區內快速下降，若風扇靜壓不足，下游氣流將如虛線所示停滯或繞流，無法有效帶走熱量。
PQ 特性曲線描繪定速運轉下，風量（橫軸 Q）與靜壓（縱軸 Ps）的非線性動態反比關係。

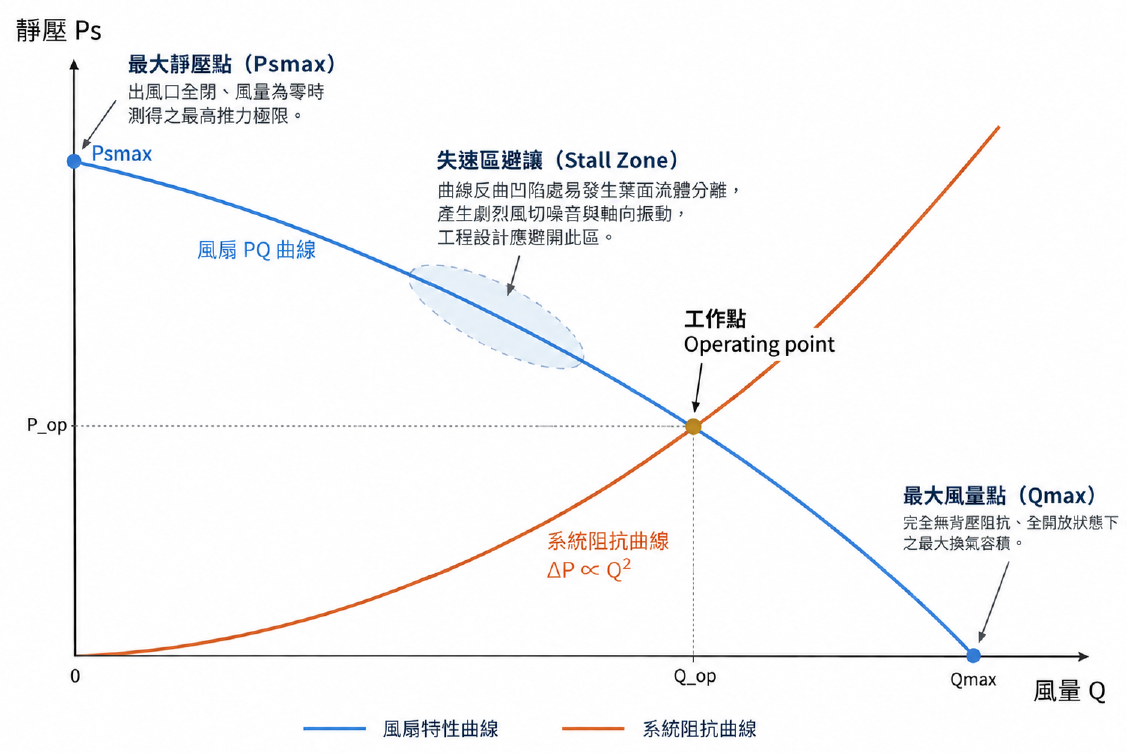

風扇 PQ 曲線與系統工作點示意圖
系統幾何結構阻抗拋物線與風扇 PQ 曲線的交叉點即為「工作點（Operating Point）」，代表風扇安裝於機箱後的真實運轉輸出。
系統流阻壓降損失（ΔPsys）與風量（Q）的平方成正比：ΔPsys = k · Q²
（k 為幾何阻抗係數，由流道截面、孔隙率與表面粗糙度決定）
兩款型錄同樣標示 100 CFM 的風扇，裝入相同高阻抗機箱後輸出差異顯著：
工作點確立後，風扇選型應進一步依系統阻抗與運轉需求，評估風量與靜壓的匹配關係。不同風扇結構在氣流特性與抗阻能力上各有差異，以下比較風量型與靜壓型風扇的主要特性：
| 評估項目 | 風量型風扇（Airflow Fan） | 靜壓型風扇（Static Pressure Fan） |
|---|---|---|
| 流體力學核心 | • 追求零背壓下最大排風容積 • 實現開闊空間快速熱對流 |
• 追求高背壓下的強效穿透力 • 強制克服狹窄流道阻力壓降 |
| 葉片構造特徴 | • 葉片數量多（7-9 葉） • 葉面寬度窄、傾角平緩 • 進風有效截面積大 |
• 葉片數量少（5-7 葉） • 葉面寬厚、扭曲傾角大 • 葉尖與外框間隙極小化 |
| 適用系統阻抗 | • 低阻抗系統（k 係數低） • 機箱內部開闊、無風道阻礙 |
• 高阻抗系統（k 係數高） • 機體內部緊湊、元件密集封裝 |
| 目標工作點區間 | • 落在 PQ 曲線右下側 • 處於低靜壓、高流量穩定區 |
• 落在 PQ 曲線中上側 • 處於中高靜壓、穩定穿透區 |
| 典型應用實例 | • 工業配電箱外圍排熱 • 伺服器通風機櫃 • 系統外殼輔助抽風 |
• 1U/2U 高密度機架伺服器 • 密集散熱鰭片（間距小於 1.2 mm） • 水冷換熱排、車載電控模組 |
| 選型錯誤風險 | • 裝入高阻抗機箱導致風量暴跌 • 氣流受阻引發失速雜音 |
• 裝入開放空間造成功耗過剩 • 換氣截面積不足、成本溢價 |
| ADDA 對應系列 | AG 系列│高風量散熱風扇 | AS 系列│高靜壓散熱風扇 |
協禧電機（ADDA）結合 AMCA 210 風扇空氣動力性能測試標準與實測熱流數據、建立從熱負載、系統阻抗、風扇 PQ 曲線到實機驗證的 5 步驟工程選型架構，協助精準選定符合散熱需求的風扇與散熱方案。

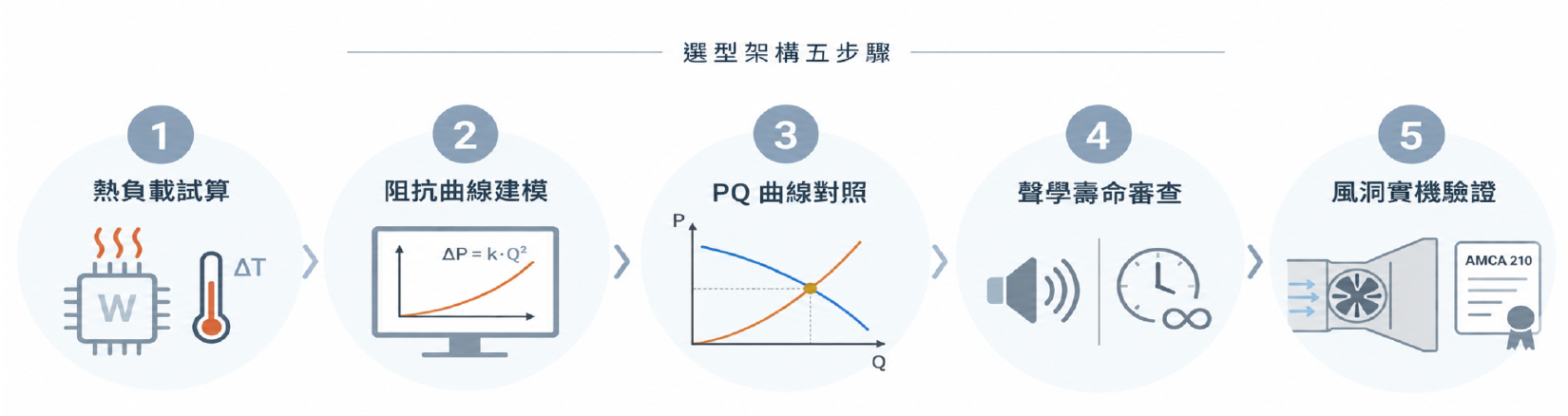

選型架構五步驟
專案背景：客戶開發 AI 智能視訊會議一體機，內建高發熱 NPU 且機體極度緊湊。原配風扇不僅解熱不足，其風切聲與馬達震動更嚴重干擾陣列麥克風的 DSP 降噪演算法。
ADDA 熱流團隊選型 5 步驟，與系統廠來回測試，找出解熱與靜音的完美平衡點：
工程啟示：散熱與通訊品質的極致平衡，必須建立在精準的 PQ 工作點對照與流體／NVH 頻譜聯合調教之上。
不會。規格書 CFM 僅為零風阻下的極限排風量，實機解熱效能完全取決於克服阻抗後的「工作點風量」。
機箱內部的散熱鰭片與防塵濾網必然產生背壓阻力。若風扇靜壓不足，氣流將無法穿透障礙，導致實測風量大幅縮減。散熱設計必須以風扇 PQ 曲線與機箱阻抗曲線交會的工作點為判定基準。
當設備內部風道狹窄、組裝密度極高或設有防塵濾網時，必須優先挑選靜壓型風扇。
典型架構包含 1U/2U 機架式伺服器、鰭片間距小於 1.2 mm 的 CPU/GPU 散熱器、水冷散熱排與緊湊型車載電控箱。靜壓扇的大迎風葉型能提供強效穿透推力，確保冷風送達發熱核心。
可利用 CFD 計算流體力學建立 3D 流道模型，預估系統流阻係數並疊加原廠 PQ 圖資錨定工作點。
將外殼開孔率、內部元件間隙與風道轉折導入熱流分析網格，即可導出阻抗曲線。協禧電機（ADDA）熱流團隊提供標準 3D CAD 零件模型與原廠特性曲線數據，支援工程師於模具開發前完成熱流驗證。
嚴禁單一規格選型。單看 CFM 易因抗阻不足導致過溫，單看 dBA 則容易誤選風壓過弱的無效規格。
標準選型必須同步核對「熱平衡需求風量」、「系統流阻靜壓」、「PQ 工作點匹配」、「工作耐溫壽命」及「運轉噪音」五大指標。唯有全面均衡，才能確保長期運轉的散熱效能與機構可靠度。
不是最佳對策。單純拉高轉速會導致功耗呈三次方暴增且噪音劇增，應優先優化風道或更換高靜壓扇型。
依據風機定律，風量雖與轉速呈正比，但系統壓降呈二次方增長，功耗更以三次方急遽上升。建議優先整頓內部線材、改善散熱開孔，或改採中段靜壓更強的風扇，在相同轉速下獲得更高的工作風量。
